Aluminium-Frästeile

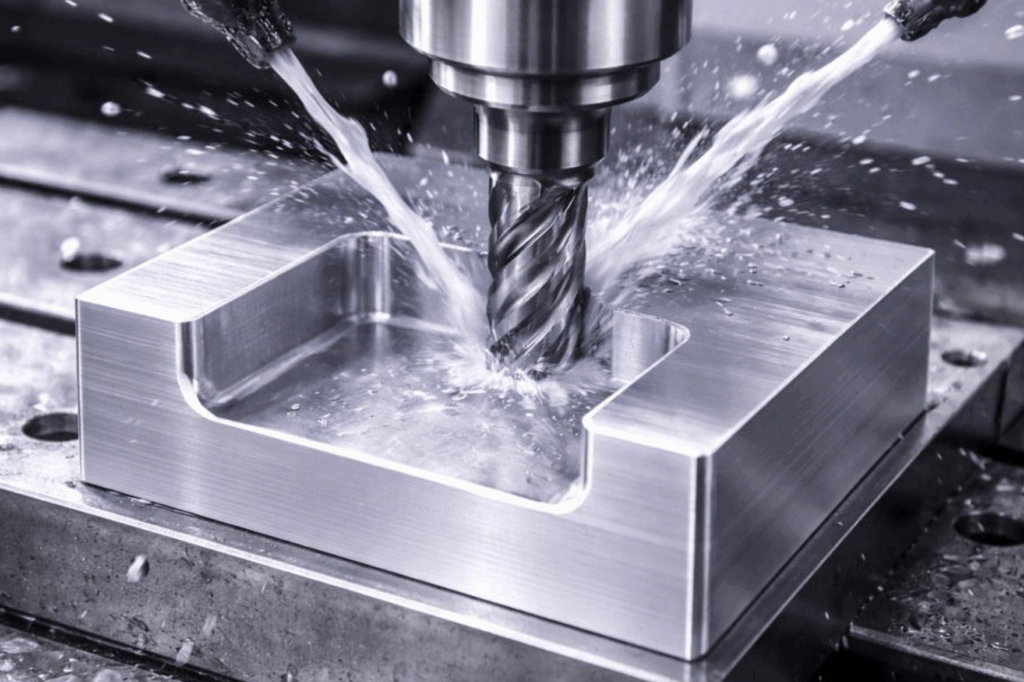

Aluminium-Frästeile für Maschinen- und Apparatebau

Aluminium-Frästeile sind Bauteile, die per CNC-Fräsen aus Aluminium-Halbzeugen wie Platten, Blöcken oder Stangen herausgearbeitet werden. Sie verbinden geringes Gewicht mit hoher Formgenauigkeit und lassen sich durch Eloxieren zusätzlich schützen. Ihre Aluminium-Frästeile entstehen bei W. Andreas Pfeiffer in Zirndorf bei Nürnberg nach Ihrer Zeichnung. Sie erhalten Einzelteile, Prototypen, Kleinserien oder Serien, auf Wunsch eloxiert.

Warum Aluminium für Frästeile?

Aluminium wiegt mit rund 2,7 g/cm³ nur etwa ein Drittel so viel wie Stahl. Bewegte Baugruppen werden dadurch leichter, Antriebe kleiner und Handhabungssysteme schneller. Dazu kommt eine sehr gute Zerspanbarkeit: Aluminium lässt sich mit hohen Schnittgeschwindigkeiten fräsen, was die Bearbeitungszeit verkürzt. An der Luft bildet sich eine natürliche Oxidschicht, die vor Korrosion schützt. Durch Eloxieren lässt sich dieser Schutz gezielt verstärken.

Welche Aluminiumlegierungen eignen sich zum Fräsen?

Für Frästeile eignen sich vor allem Knetlegierungen der Gruppen 5000, 6000 und 7000. Welche Legierung Sie wählen, hängt von Festigkeit, Korrosionsbeständigkeit und gewünschter Oberfläche ab. EN AW-5083 ist gut beständig gegen Feuchtigkeit und wird häufig für Platten und Grundkörper verwendet. EN AW-6082 gilt als Allround-Legierung mit guter Festigkeit und guter Eignung zum Eloxieren. EN AW-7075 bietet sehr hohe Festigkeit, ist aber weniger korrosionsbeständig. Bei der Wahl der Legierung berät W. Andreas Pfeiffer Sie auf Wunsch schon in der Konstruktionsphase.

Aluminium-Fräsen mit 3, 4 und 5 Achsen

Für Aluminium-Frästeile stehen bei W. Andreas Pfeiffer in Zirndorf Bearbeitungszentren von DECKEL MAHO mit 3, 4 und 5 Achsen bereit. Einfache Platten und Taschen entstehen auf 3-Achs-Maschinen, Teile mit Bohrungen rund um den Umfang auf Zentren mit A-Achse. Komplexe Gehäuse mit Merkmalen auf mehreren Seiten bearbeiten die DMU 65 monoBLOCK und die DMC 65 monoBLOCK in einer Aufspannung. Für größere Aluminiumteile steht die SPINNER MVC 1300 mit 1.300 mm Verfahrweg in der X-Achse zur Verfügung.

Was ist beim Fräsen von Aluminium zu beachten?

Beim Fräsen von Aluminium sind Verzug, Gratbildung und Aufbauschneiden die häufigsten Herausforderungen. Dünne Wände und große Taschen können sich durch Spannkräfte oder Eigenspannungen im Material verziehen. Scharfe Werkzeuge, passende Schnittwerte und eine durchdachte Spannstrategie halten Ihr Bauteil maßhaltig. In Zirndorf programmiert W. Andreas Pfeiffer die Bearbeitung in Siemens NX. Werkzeuge vermisst der ZOLLER smile 420 vor dem Einsatz, damit Maße und Oberflächen von Beginn an stimmen.

Eloxieren von Aluminium-Frästeilen

Eloxieren ist ein elektrochemisches Verfahren, bei dem die Oberfläche von Aluminium in eine harte, schützende Oxidschicht umgewandelt wird. Die Schicht wächst teils in das Material hinein und teils nach außen, verändert also die Maße leicht. Standard-Eloxalschichten liegen meist zwischen etwa 5 und 25 µm, Harteloxal deutlich darüber. Für Passungen sollte Ihre Zeichnung deshalb festlegen, ob die Toleranz vor oder nach dem Eloxieren gilt. Das Eloxieren koordiniert W. Andreas Pfeiffer über ausgewählte Partner, sodass Sie Ihr Bauteil einbaufertig aus einer Bestellung erhalten.

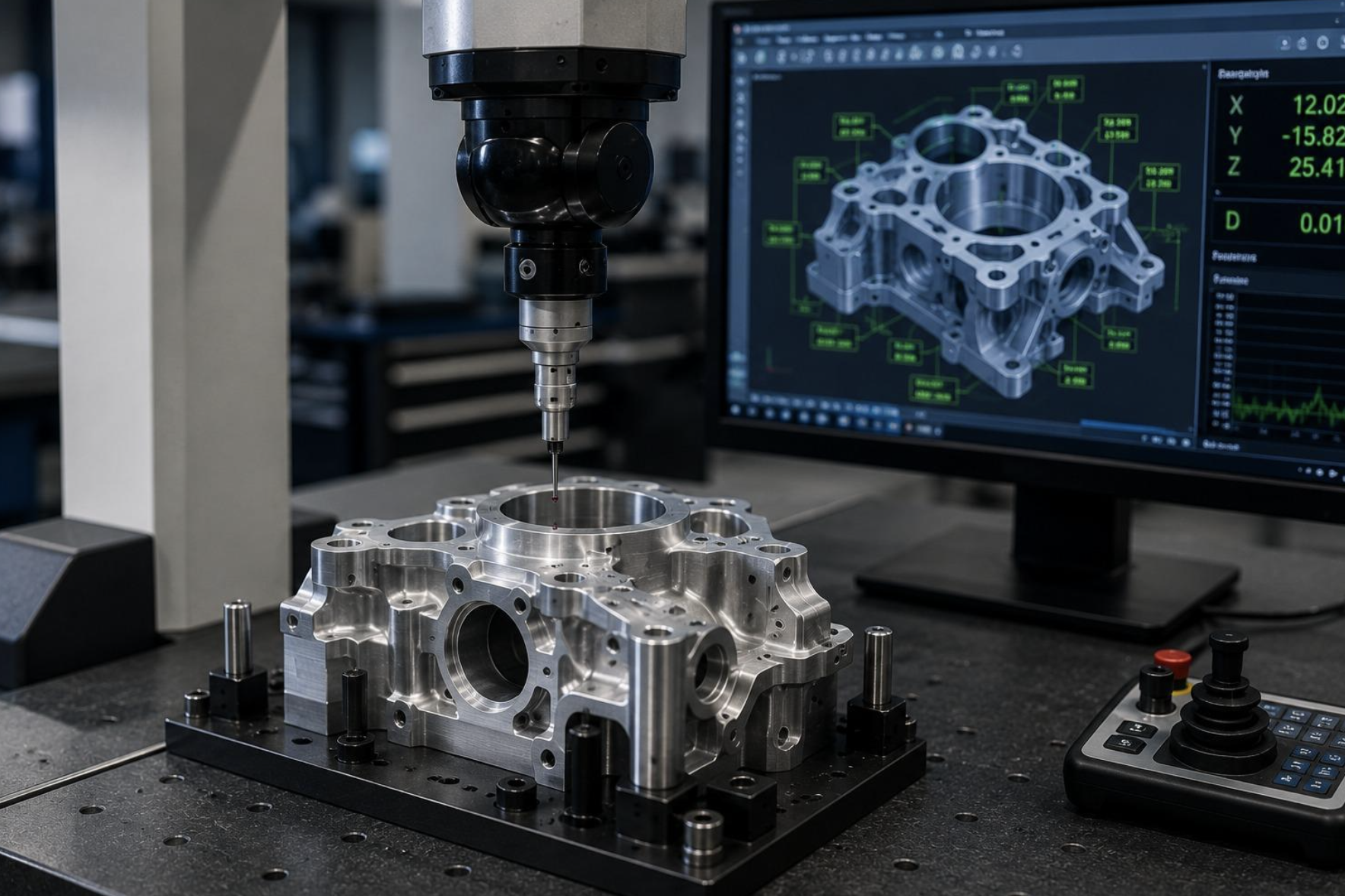

Qualitätsprüfung für Aluminium-Frästeile

Ihre Aluminium-Frästeile prüft W. Andreas Pfeiffer in Zirndorf mit dem Koordinatenmessgerät WENZEL SF 87. Maße, Bohrbilder und Lagetoleranzen lassen sich damit reproduzierbar erfassen. Freiformflächen und Gehäusekonturen erfasst der 3D-Sensor ZEISS COMET L3D flächig. Kleine Konturen wie Fasen und Radien misst ein Video-Messmikroskop von GARANT. Grundlage ist das nach DIN EN ISO 9001:2015 vom TÜV Rheinland zertifizierte Qualitätsmanagement.

Einzelteile, Prototypen und Serien

Aluminium ist ein bevorzugter Werkstoff für Prototypen, weil es sich schnell bearbeiten lässt und für viele Tests nah am späteren Einsatz ist. W. Andreas Pfeiffer fertigt Aluminium-Frästeile bereits ab einem Stück. Für wiederkehrende Stückzahlen steht in Zirndorf ein 5-Achs-Zentrum mit Automationszelle WH 15 CELL bereit. Ändert sich Ihre Konstruktion, setzt Pfeiffer auch kurzfristige Änderungen um.

Aluminium-Frästeile als montierte Baugruppe

Gehäuse, Halter und Deckel aus Aluminium werden oft erst als Baugruppe einsatzbereit. In Zirndorf setzt W. Andreas Pfeiffer einzelne Bauteile zu funktionalen Baugruppen zusammen. Jede Baugruppe wird auf Passgenauigkeit und Funktion geprüft. Sie erhalten eine Einheit, die sich direkt in Ihre Maschine oder Anlage einbauen lässt.

Aluminium-Frästeile für Unternehmen aus Nürnberg und Fürth

Zirndorf liegt direkt an der Stadtgrenze zu Fürth und nur wenige Minuten vom Nürnberger Stadtgebiet entfernt. Muster eloxierter Teile oder Fragen zur Legierung lassen sich so auch persönlich am Bauteil klären. Neben Kunden aus der Region beliefert W. Andreas Pfeiffer Unternehmen in München und im Ausland.

Fertigung in Zirndorf

Ihre Aluminium-Frästeile entstehen in der Buchackerstraße 4 in 90513 Zirndorf. CNC-Fräsen, CNC-Drehen, Messtechnik und Montage befinden sich dort unter einem Dach. Gegründet wurde das Unternehmen 1923 von Wilhelm Andreas Pfeiffer.

Häufige Fragen: Aluminium-Frästeile

Was kosten Aluminium-Frästeile?

Aluminium-Frästeile fertigt W. Andreas Pfeiffer zu sehr guten Preisen. Den Preis bestimmen Legierung, Abmessungen, Toleranzen, Bearbeitungsaufwand und Stückzahl. Soll das Teil eloxiert werden, kommt die Oberflächenbehandlung über Partner hinzu. Da sich Aluminium gut zerspanen lässt, ist die Bearbeitung oft günstiger als bei Stahl. Für ein konkretes Angebot senden Sie einfach Ihre Zeichnung.

Können Aluminium-Frästeile eloxiert geliefert werden?

Ja, Aluminium-Frästeile liefert W. Andreas Pfeiffer auf Wunsch eloxiert. Die Teile werden in Zirndorf gefräst und geprüft, das Eloxieren übernimmt ein ausgewählter Partner. Sie haben dabei nur einen Ansprechpartner und erhalten Ihre Bauteile mit der Oberfläche, die Ihre Zeichnung vorgibt.

Welche Angaben zum Eloxieren gehören auf die Zeichnung?

Auf die Zeichnung gehören die Eloxalart, die Farbe und, falls wichtig, die Schichtdicke. Markieren Sie außerdem Flächen, die blank bleiben oder abgedeckt werden sollen, etwa Gewinde oder elektrische Kontaktflächen. Da die Eloxalschicht Maße leicht verändert, sollte bei Passungen klar sein, ob sie vor oder nach dem Eloxieren gelten.

Eignet sich Aluminium auch für Prototypen?

Ja, Aluminium eignet sich sehr gut für Prototypen. Es lässt sich schnell zerspanen, ist leicht und für viele Funktionstests nah am späteren Einsatz. Bei W. Andreas Pfeiffer entstehen Aluminium-Prototypen bereits ab einem Stück. Das Programm aus der Prototypenphase kann später als Grundlage für die Serie dienen.

Wie schnell erhalte ich meine Aluminium-Frästeile?

Ihre Aluminium-Frästeile erhalten Sie zügig, denn W. Andreas Pfeiffer arbeitet mit kurzen Durchlaufzeiten. Aluminium lässt sich mit hohen Schnittgeschwindigkeiten fräsen, was die reine Bearbeitungszeit verkürzt. Programmierung, Fräsen und Messen laufen in Zirndorf, nur das Eloxieren erfolgt bei Partnern. Kunden aus Nürnberg und Fürth profitieren zudem von kurzen Lieferwegen.
