Große Frästeile

Große Frästeile für Maschinen- und Anlagenbau

Große Frästeile sind Bauteile, deren Länge, Breite oder Höhe einen größeren Arbeitsraum verlangt, als ihn viele Standard-Bearbeitungszentren bieten. Typisch sind Grundplatten, Rahmen, Vorrichtungsplatten und großformatige Gehäuse. Ihre großen Frästeile entstehen bei W. Andreas Pfeiffer in Zirndorf bei Nürnberg. Die größte Fräsmaschine im Betrieb, eine SPINNER MVC 1300, bietet Verfahrwege von 1.300 x 710 x 710 mm.

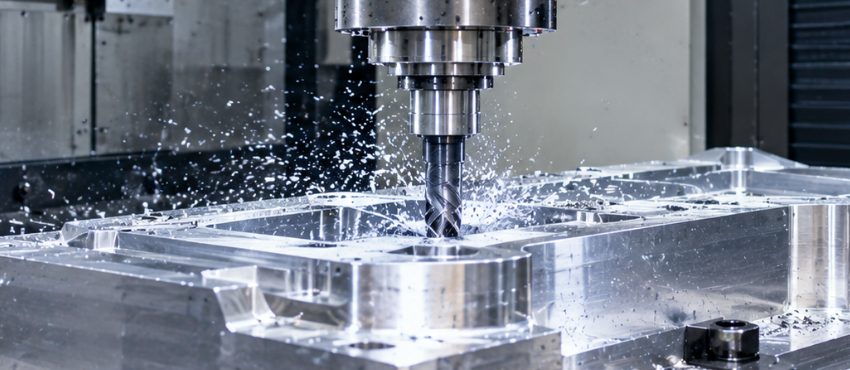

Große Frästeile für Maschinen- und Anlagenbau

Wie groß dürfen Frästeile bei Pfeiffer sein?

Bei W. Andreas Pfeiffer lassen sich Frästeile im Arbeitsraum der SPINNER MVC 1300 bearbeiten, die Verfahrwege von 1.300 mm in X, 710 mm in Y und 710 mm in Z hat. Wie groß Ihr Bauteil tatsächlich sein darf, hängt von Geometrie, Spannsituation und Werkzeuglänge ab. Für mittelgroße Teile stehen zusätzlich die DMC 850 V mit 850 x 520 x 475 mm und die DMC 835 V mit 835 x 510 x 510 mm bereit. Bei Grenzfällen zeigt ein Blick auf Ihre Zeichnung schnell, ob das Teil in den Arbeitsraum passt.

Welche Bauteile zählen zu großen Frästeilen?

Zu großen Frästeilen zählen vor allem flächige und tragende Bauteile. Beispiele sind Grundplatten für Maschinen, Montageplatten, Rahmen, Träger, Vorrichtungsplatten und große Gehäuse. Gemeinsam ist ihnen, dass viele Merkmale auf großer Fläche exakt zueinander liegen müssen. Bohrbilder, Passflächen und Anschraubpunkte bestimmen später, ob sich weitere Komponenten ohne Nacharbeit montieren lassen.

Was ist beim Fräsen großer Bauteile zu beachten?

Beim Fräsen großer Bauteile sind Verzug, Ebenheit und Spannkonzept die entscheidenden Faktoren. Wird viel Material abgetragen, lösen sich Eigenspannungen im Rohteil, und die Platte kann sich verziehen. Sinnvoll ist deshalb, zuerst zu schruppen, das Teil zu entspannen und erst danach auf Endmaß zu schlichten. Auch die Spannpunkte müssen so gewählt werden, dass das Bauteil nicht unter Spannung bearbeitet wird und nach dem Lösen wieder aufspringt.

Große Frästeile mit vierter Achse

Die SPINNER MVC 1300 bei W. Andreas Pfeiffer in Zirndorf verfügt über eine A-Achse mit 360°. Damit lassen sich auch Merkmale an mehreren Seiten eines Bauteils bearbeiten, ohne es von Hand neu auszurichten. Weniger manuelle Umspannvorgänge bedeuten bei großen Teilen weniger Aufwand beim Handling und geringeres Risiko für Lagefehler zwischen den Seiten.

Welche Werkstoffe eignen sich für große Frästeile?

Für große Frästeile eignen sich Stahl, Aluminium und Kunststoff, die W. Andreas Pfeiffer in Zirndorf verarbeitet. Stahl ist die Wahl für steife, tragende Rahmen und Grundplatten, die Schwingungen dämpfen und hohe Lasten aufnehmen. Aluminium spart bei großen Bauteilen besonders viel Gewicht, was Handling, Transport und Montage erleichtert. Kunststoff kommt für großflächige Abdeckungen oder Isolierplatten infrage.

Große Frästeile messen

Große Bauteile stellen besondere Anforderungen an die Messtechnik. Das Koordinatenmessgerät WENZEL SF 87 bei W. Andreas Pfeiffer bietet ein Messvolumen von 800 x 700 x 700 mm und ist von drei Seiten zugänglich. Ergänzend steht der kompakte 3D-Sensor ZEISS COMET L3D zur Verfügung, der sich flexibel am Bauteil einsetzen lässt und Flächen in 3D erfasst. Grundlage ist das nach DIN EN ISO 9001:2015 vom TÜV Rheinland zertifizierte Qualitätsmanagement.

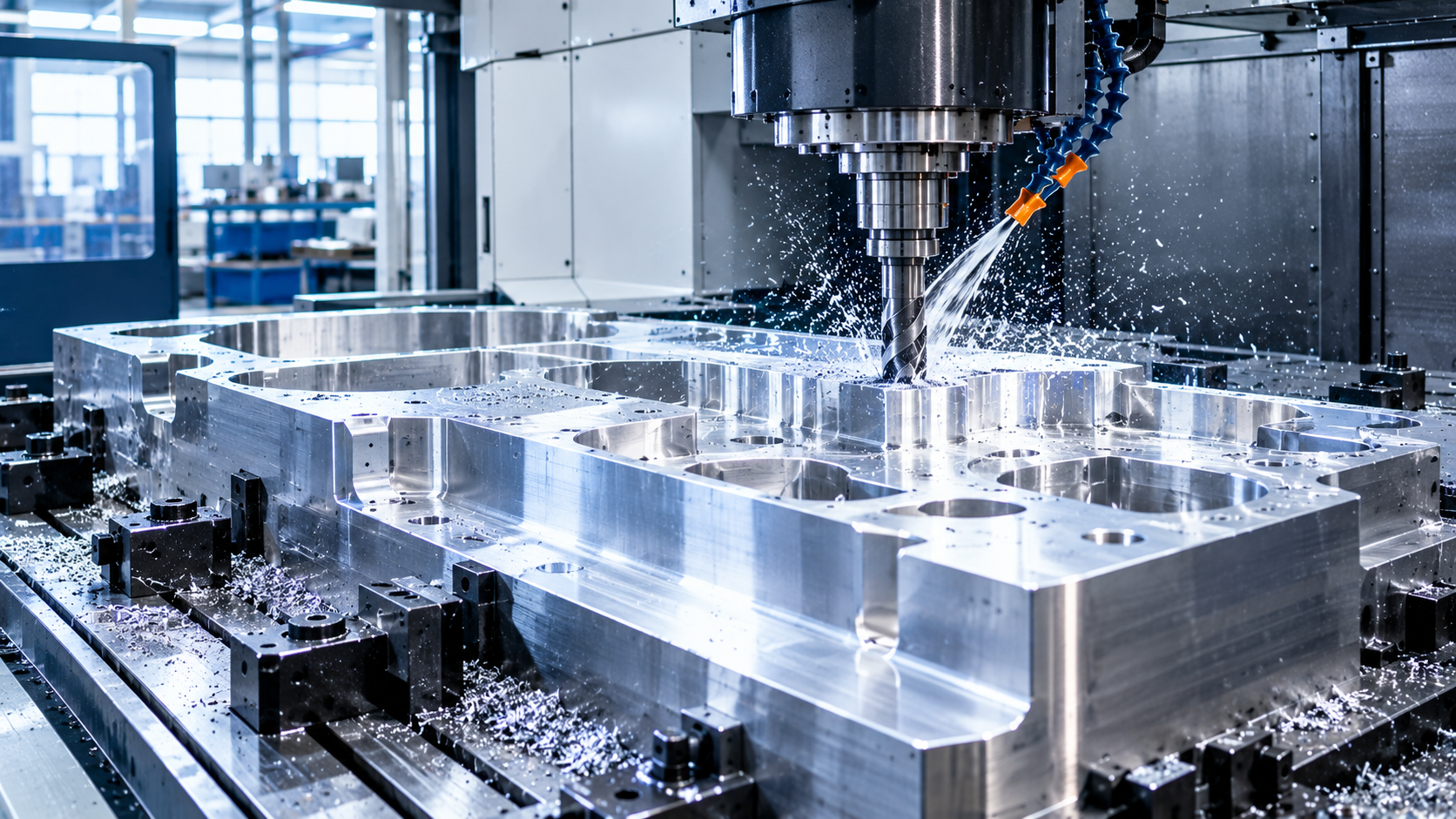

Große Frästeile messen

Große Frästeile als Einzelteil und Kleinserie

Viele große Frästeile werden nur einmal oder in kleiner Stückzahl gebraucht, etwa für Sondermaschinen, Prüfstände oder Vorrichtungen. W. Andreas Pfeiffer fertigt große Frästeile bereits ab einem Stück. Ihre CAD-Daten übernimmt Pfeiffer in Siemens NX und programmiert daraus die Bearbeitung. Ändert sich Ihre Konstruktion, setzt Pfeiffer auch kurzfristige Änderungen um.

x

Oberflächen und Montage für große Frästeile

Verlangt Ihre Zeichnung eine besondere Oberfläche oder Schweißarbeiten, koordiniert W. Andreas Pfeiffer Verfahren wie Eloxieren, Schleifen oder Schweißen über ausgewählte Partner. Grundplatten und Rahmen werden in Zirndorf auf Wunsch mit weiteren Bauteilen zu Baugruppen montiert. Jede Baugruppe wird auf Passgenauigkeit und Funktion geprüft.

Große Frästeile für Unternehmen aus Nürnberg und Fürth

Große Bauteile lassen sich schlecht per Paketdienst abstimmen. Zirndorf liegt direkt an der Stadtgrenze zu Fürth und nur wenige Minuten vom Nürnberger Stadtgebiet entfernt. Fragen zu Spannflächen, Rohteilmaß oder Abholung klären Sie so auch persönlich vor Ort. Über die Region hinaus beliefert W. Andreas Pfeiffer Kunden in München und im Ausland. Große Bauteile lassen sich schlecht per Paketdienst abstimmen. Zirndorf liegt direkt an der Stadtgrenze zu Fürth und nur wenige Minuten vom Nürnberger Stadtgebiet entfernt. Fragen zu Spannflächen, Rohteilmaß oder Abholung klären Sie so auch persönlich vor Ort. Über die Region hinaus beliefert W. Andreas Pfeiffer Kunden in München und im Ausland.

Großteilfertigung in Zirndorf

Gefertigt werden Ihre großen Frästeile in der Buchackerstraße 4 in 90513 Zirndorf. Dort arbeiten Fräszentren von SPINNER und DECKEL MAHO, CNC-Drehmaschinen und Messtechnik unter einem Dach. Das Unternehmen besteht seit 1923.

Häufige Fragen: Große Frästeile

Große Frästeile fertigt W. Andreas Pfeiffer zu sehr guten Preisen. Den Preis bestimmen Abmessungen, Werkstoff, Zerspanvolumen, Toleranzen und Stückzahl. Bei großen Bauteilen hat zudem das Rohmaterial einen größeren Anteil an den Kosten als bei kleinen Teilen. Senden Sie Ihre Zeichnung mit einer unverbindlichen Anfrage, dann erhalten Sie ein konkretes Angebot.

Große Frästeile bearbeitet W. Andreas Pfeiffer auf der SPINNER MVC 1300 mit Verfahrwegen von 1.300 x 710 x 710 mm. Wie groß Ihr Bauteil tatsächlich sein darf, hängt von Geometrie, Spannsituation und Werkzeuglänge ab. Bei Grenzfällen klärt ein Blick auf Ihre Zeichnung schnell, ob das Teil in den Arbeitsraum passt.

Große Frästeile fertigt W. Andreas Pfeiffer aus Stahl, Aluminium und Kunststoff. Stahl eignet sich für steife, tragende Rahmen und Grundplatten. Aluminium spart bei großen Bauteilen besonders viel Gewicht, was Handling und Montage erleichtert. Kunststoff kommt für großflächige Abdeckungen oder Isolierplatten infrage, die nicht tragend sind.

Für eine Anfrage brauchen Sie eine Zeichnung mit Maßen, Toleranzen und Werkstoff, idealerweise ergänzt um ein 3D-Modell im STEP-Format. Nennen Sie bei großen Bauteilen auch das gewünschte Rohteilmaß und, falls bekannt, das Gewicht. So lässt sich schnell prüfen, wie das Teil gespannt und auf welcher Maschine es bearbeitet wird.

Ja, große Frästeile liefert W. Andreas Pfeiffer auf Wunsch als montierte Baugruppe. Grundplatten oder Rahmen werden in Zirndorf mit weiteren Bauteilen zusammengesetzt und auf Passgenauigkeit und Funktion geprüft. Schweißen oder Schleifen koordiniert Pfeiffer über ausgewählte Partner. Sie erhalten eine einbaufertige Einheit für Ihre Maschine oder Anlage.
