Prototypenfertigung Metall

Prototypenfertigung Metall für Funktionsmuster und Vorserien

Prototypenfertigung Metall ist die Herstellung einzelner oder weniger Bauteile aus Stahl oder Aluminium, mit denen Sie eine Konstruktion vor dem Serienstart testen. Ein Funktionsprototyp muss echte Belastungen aushalten, in die Baugruppe passen und sich wie das spätere Serienteil verhalten. Gedreht und gefräst werden Ihre Prototypen bei W. Andreas Pfeiffer in Zirndorf bei Nürnberg. Sie erhalten einzelne Funktionsmuster, kleine Vorserien oder komplette Prototyp-Baugruppen nach Ihrer Zeichnung.

Was unterscheidet einen CNC-Prototyp aus Metall vom 3D-Druck?

Ein CNC-Prototyp aus Metall entsteht aus dem späteren Serienwerkstoff, ein 3D-Druck-Prototyp dagegen aus druckbaren Pulvern oder Filamenten. Der gedrehte oder gefräste Prototyp hat deshalb dieselben mechanischen Eigenschaften wie das Serienteil, während sie beim 3D-Druck oft davon abweichen. Passungen, Gewinde und Dichtflächen fertigt die CNC-Bearbeitung direkt in der geforderten Toleranz. Beim 3D-Druck ist hier häufig Nacharbeit nötig. Auch der Übergang zur Serie fällt beim CNC-Prototyp leichter, weil das Fertigungsverfahren gleich bleibt. Der 3D-Druck spielt seine Stärken bei Designmustern und komplexen Innengeometrien aus. Für Funktions- und Belastungstests ist der zerspante Metallprototyp meist die aussagekräftigere Wahl.

Welche Werkstoffe eignen sich für Prototypen aus Metall?

Für Prototypen aus Metall eignen sich vor allem Stahl und Aluminium, die W. Andreas Pfeiffer in Zirndorf verarbeitet. Sinnvoll ist meist der Werkstoff, den Sie auch für die Serie planen. Nur so liefern Festigkeits-, Gewichts- und Verschleißtests aussagekräftige Ergebnisse. Aluminium bietet sich für leichte Gehäuse und frühe Entwicklungsstände an. Stahl ist die Wahl für hoch belastete Wellen, Halter und Verbindungsteile. Wo Metall nicht nötig ist, fertigt Pfeiffer Prototypen auch aus Kunststoff.

CNC-Drehen und CNC-Fräsen für Prototypen in Zirndorf

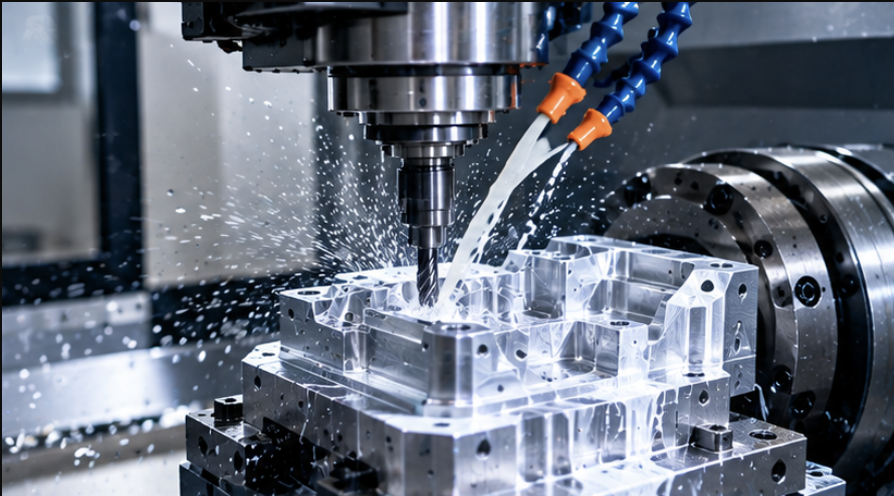

Rotationssymmetrische Prototypen wie Wellen, Bolzen oder Buchsen entstehen bei W. Andreas Pfeiffer auf CNC-Drehmaschinen. Für Gehäuse, Platten und Halter stehen Fräszentren von DECKEL MAHO mit 3, 4 und 5 Achsen bereit. Bauteile mit Bohrungen auf mehreren Seiten fräsen die beiden 5-Achs-Zentren in einer Aufspannung. Größere Prototypen bearbeitet die SPINNER MVC 1300 mit 1.300 mm Verfahrweg in der X-Achse.

Vom CAD-Modell zum ersten Prototyp

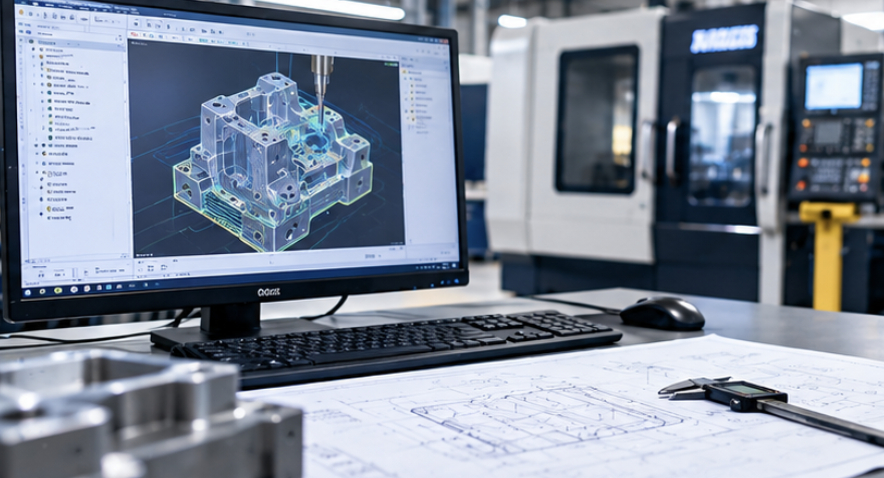

Ihr CAD-Modell übernimmt W. Andreas Pfeiffer in Siemens NX und programmiert daraus die Bearbeitung. Bei 5-Achs-Teilen lässt sich der Ablauf vorab in der DMG Virtual Machine simulieren, bevor die Maschine anläuft. Werkzeuge werden auf dem ZOLLER smile 420 außerhalb der Maschine vermessen und eingestellt. Das verkürzt Stillstandszeiten, was bei Einzelteilen mit vielen Werkzeugwechseln besonders zählt.

Konstruktionsberatung für Ihren Prototyp

Gerade im Prototypenstadium lohnt sich ein zweiter Blick auf die Konstruktion. Bei der Konstruktion von Bauteilen und Baugruppen berät W. Andreas Pfeiffer auf Wunsch schon vor der Fertigung. Fertigungsgerechte Radien, sinnvolle Toleranzen und der passende Werkstoff senken die Kosten für den Prototyp und später für die Serie. Ändert sich Ihre Konstruktion zwischen zwei Prototypständen, setzt Pfeiffer auch kurzfristige Änderungen um.

Prototypen messen und mit dem CAD-Modell vergleichen

Ein Prototyp ist nur so aussagekräftig wie seine Maßhaltigkeit. In Zirndorf prüft das Koordinatenmessgerät WENZEL SF 87 Maße und Lagetoleranzen. Der 3D-Sensor ZEISS COMET L3D erfasst die Geometrie flächig, sodass sich Ist- und Soll-Geometrie vergleichen lassen. Kleine Konturen und Bohrungen misst ein Video-Messmikroskop von GARANT. Grundlage ist das nach DIN EN ISO 9001:2015 zertifizierte Qualitätsmanagement von W. Andreas Pfeiffer.

Prototypen als Baugruppe und mit Oberfläche

Viele Prototypen werden erst im Zusammenspiel mit anderen Teilen aussagekräftig. In Zirndorf montiert W. Andreas Pfeiffer gefertigte Teile zu Baugruppen und prüft jede Baugruppe auf Passgenauigkeit und Funktion. Eloxieren, Schleifen oder Schweißen koordiniert Pfeiffer über ausgewählte Partner. Ihr Prototyp kommt so dem späteren Serienstand möglichst nahe.

Vom Prototyp zur Serienfertigung

Hat Ihr Prototyp die Tests bestanden, fertigt W. Andreas Pfeiffer in Zirndorf auch die Kleinserie und die Serie. Programme, Spannkonzept und Messabläufe aus der Prototypenphase können dann als Grundlage für die Serie dienen. Gehen höhere Stückzahlen in Fertigung, kann die DMC 65 monoBLOCK mit ihrer Automationszelle WH 15 Cell übernehmen. Sie wechseln dabei nicht den Lieferanten und müssen keine neue Qualifizierung starten.

Prototypenfertigung Metall für Unternehmen in der Metropolregion Nürnberg

Entwicklungsprojekte leben von kurzen Abstimmungswegen. Zirndorf grenzt direkt an Fürth und liegt wenige Minuten vom Nürnberger Stadtgebiet entfernt.
Ihren Prototyp können Sie so gemeinsam am Bauteil besprechen, bevor der nächste Konstruktionsstand entsteht. Neben Kunden aus Nürnberg und Fürth beliefert W. Andreas Pfeiffer auch Unternehmen in München und im Ausland.

Standort Zirndorf und Lieferung

Gefertigt wird in der Buchackerstraße 4 in Zirndorf, mit 100 % Ökostrom. Die Dieselfahrzeuge des Betriebs fahren mit HVO 100. Ihre Prototypen verschickt W. Andreas Pfeiffer sicher verpackt an Kunden in Deutschland und im Ausland.

Häufige Fragen: Prototypenfertigung Metall

Was kostet Prototypenfertigung aus Metall?

Prototypenfertigung aus Metall bei W. Andreas Pfeiffer gibt es zu sehr guten Preisen. Der Preis richtet sich nach Werkstoff, Geometrie, Toleranzen und Bearbeitungsaufwand Ihres Bauteils. Planen Sie bereits eine spätere Serie, lohnt es sich, die Stückzahl mit anzugeben. Senden Sie Ihr CAD-Modell mit einer unverbindlichen Anfrage, dann erhalten Sie ein konkretes Angebot.

Wie schnell erhalte ich meinen Prototyp?

Ihren Prototyp erhalten Sie dank kurzer Durchlaufzeiten zügig, den genauen Termin nennt Ihnen das Angebot. Abstimmung und Fertigung laufen bei W. Andreas Pfeiffer parallel, sodass zwischen den Projektschritten keine Zeit verloren geht. Da Werkzeuge außerhalb der Maschine voreingestellt werden, gehen auch Einzelteile ohne lange Rüstzeiten in Fertigung.

Kann ich zwischen zwei Prototypen noch Änderungen einbringen?

Ja, Änderungen zwischen zwei Prototypständen sind ausdrücklich möglich. W. Andreas Pfeiffer setzt auch kurzfristige Änderungen an Ihrer Konstruktion um. Senden Sie einfach das aktualisierte CAD-Modell, und die Programmierung wird auf den neuen Stand angepasst. So testen Sie jede Konstruktionsstufe am echten Bauteil aus Metall, bevor Sie die Serie freigeben.

Welche Unterlagen brauche ich für eine Anfrage?

Für eine Anfrage reichen ein 3D-Modell, idealerweise als STEP-Datei, und eine Zeichnung mit Ihren Toleranzen. Hilfreich sind zusätzlich Angaben zu Werkstoff, Stückzahl und gewünschter Oberfläche. Ist Ihre Konstruktion noch nicht final, berät W. Andreas Pfeiffer Sie auf Wunsch bereits in diesem Stadium zur fertigungsgerechten Gestaltung.

Lassen sich Prototypen auch als komplette Baugruppe fertigen?

Ja, Prototypen lassen sich bei W. Andreas Pfeiffer auch als komplette Baugruppe fertigen. Die Einzelteile werden in Zirndorf gedreht oder gefräst, anschließend montiert und auf Passgenauigkeit und Funktion geprüft. Oberflächen wie Eloxal oder geschliffene Flächen koordiniert Pfeiffer über Partner. Sie erhalten eine einbaufertige Baugruppe für Ihre Tests.
